引言

2D/3D加速一直是一個很大的topic，看了好幾次，也抄了很多筆記，還是很難有一條清楚的路。但即使如此，還是要寫點東西，個人理解難免過時或是有錯，儘供參考，歡迎指正。

開頭

要從哪開始記錄著實讓我困擾了一點時間，就先從OpenGL開始好了，以後有機會再來refine。

OpenGL，也就是GL，一種工業的graphic標準，是跨平台，跨語言的spec。用於生成2D/3D的圖像，包含約350個API。在windows上獨有的DirectX是類似的東西。OpenGL是設計成用來輸出，意即並沒有windows system, keyboard，mouse等輸入設備的概念，這樣的好處是與系統獨立，因此可以跨平台。但仍然可跟X windows整合，此時就需要更多的API，因此在X windows中，就有了GLX: OpenGL在X的API實作。GLX提供了X和OpenGL的binding, 使得一般的X應用程式也可以使用OpenGL的function (透過GLX)。GLX也提供了X protocol的extension，因此應用程式也可送3D的rendering command給X。

mesa是open source的OpenGL實作，是一種軟體的3D加速 (sw raster)，在沒有hw的3D加速下，由CPU完成計算 (Note: 目前也有若干hw acceleration的實作)。因此，在3D indirect rendering的path是由應用程式呼叫GLX，再透過mesa所實作的OpenGL，最後由DDX driver呼叫graphic hw。這樣的path是透過sw處理3D的data。那direct rendering又是怎麼一回事呢?從path來看，是應用程式將3D data直接送到grapic hw (2D data還是走傳統路徑EXA)。名詞上是所謂的DRI (Direct Rendering Infrastructure)，就是讓3D應用程式直接direct rendering，其目的主要是將X和hw串起來，並將從mesa或是OpenGL的函數呼叫轉為硬體的指令，直接存取硬體。這些工作就是由DRI driver來完成，DRI driver長像為xxx_dri.so，如i810_dri.so，radeon_dri.so，可在/usr/lib/dri找到這些。大部分的DRI driver都是基於mesa，由其套件名稱可看出，如i810_dri.so屬於libgl1-mesa-dri。

再來是libGL.so。libGL屬於libgl1-mesa-dev，提供GLX和DRI兩種方式，因此支援direct/indirect rendering，並提供 (實作) GLX API interface，OpenGL API的入口點 (the glue between OpenGL and X)。基本上libGL是一個loader，載入適當的driver。若是DRI，則透過libgl1-mesa-dri裡的DRI driver做direct rendering，如i965_dri.so。因此3D driver是實做OpenGL API的實作。若是GLX則載入libglx.so。綜上所述，libGL其實是在做dispatch的工作: 將OpenGL API call傳給3D driver，如果沒有3D driver，只好讓Xserver用sw硬幹 (fallback to)。libglx.so屬於xserver-xorg-core。(note:nvidia的實作不一樣，有自己的libglx，屬於nvidia-glx，其driver是直接對hw做存取)。

DRI之下，就是DRM了，這是kernel的部分，負責管理對硬體的存取。DRM主管graphics hw，就是resource的管理。resource包括DMA，memory management，locking，security等。之所以需要管理是因為要同時存取graphics hw的人很多，包括X serer，render clients，kernel等。kernel 2.6.28後更導入了intel 主導的GEM memory manager，用來管理graphics hw的memory。DRM提供DRI的支援為:

1. synchronized access: 這是lock的部分。比如說X server要做2D rendering，direct rendering client要存取framebuffer，或是kernel在做DMA。

2. security policy: X server以root執行，可存取framebuffer及MMIO (/dev/mem)。但一般direct rendering client是user，因此DRM提管mapping的管道，但有些限制，如用xauth透過與X的connection。

3. DMA engine:

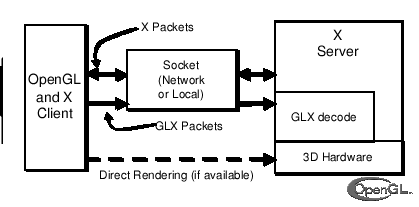

再來看圖示:

從app層來的request，若是屬於direct rendering，則直接送給graphics hw。indirect rendering則為GLX packets (由libGL產生)，透過GLX protocol送至GLX decode。X packets為conventional的X protocol。

glx-arch

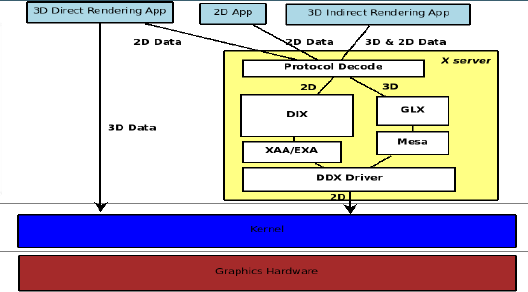

下圖為2D/3D data的路徑。最快的當然是最左邊的direct rendering。3D indirect rendering App的3D data仍可透過GLX傳給Mesa，做sw raster，即軟體加速。2D的data都一樣，都是透過XAA/EXA做加速，最後由DDX driver (xxx_drv.so)送至kernel，DDX主要是處理像Render和Xvideo(xv)。

2d-3d-data-path

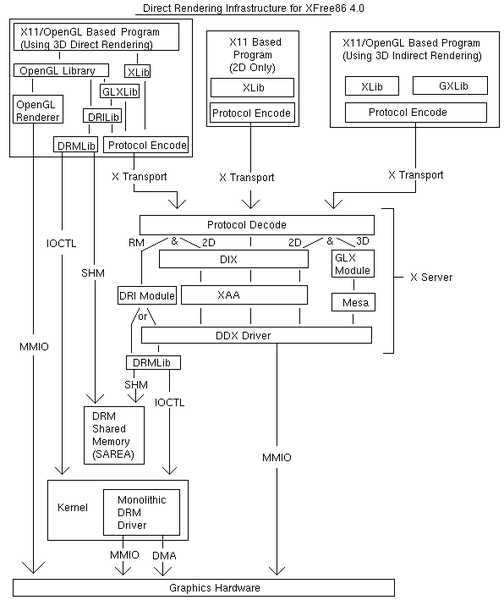

再來是最複雜的，很難解釋這張圖，但搭配著前面所解釋的，應該還可以看懂個五成左右。

1. xclient透過xlib將request傳給Xserver ，再由protocol decoder決定走哪條路。

2. 中間的x11程式就是傳統的xserver/xclient/xprotocol，其路徑為DIX->XAA->DDX。

3. 右邊的3D indirect rendering呼應第一張GLX archtecture，走的是GLX，然後由protocol decoder傳至GLX module，最後由Mesa做sw raster。

4. 左邊的direct rendering，不曉得為什麼還會有xlib->protocol這條路，似乎不make sense。而OpenGL Library->GLX library->DRI library這條看起來是AIGLX，雖然是indirect，但仍然使用了xxx_dri.so的3D加速，這跟以往的sw raster有很大的差別，雖然仍有一些X的overhead，但仍然被認為是快速的。而OpenGL lib->OpenGL Renderer應該才是真正的direct rendering吧! 在使用3D driver時，也有可能遇到graphics hw沒有support的function，因此還是有可能fallback to X。

5. kernel的DRM driver處理resource相關控制，如前述。

dri-control-flow
